Pystysaumojen kapasiteetti

Pystysaumojen kapasiteetti voidaan laskea Eurokoodi 2:n kohdan 6.2.5 mukaan. Eri aikoina valettujen betoniosien välisessä rajapinnassa vaikuttavan leikkausjännityksen edellytetään täyttävän ehdon:

vEdi     on rajapinnassa vaikuttavan leikkausjännityksen mitoitusarvo, joka lasketaan kaavalla

missä

β    on sauman betonin jännitysresultantin suhde koko poikkileikkauksen jännitysresultanttiin (laskettuna samassa kohdassa)
VEd    on leikkausvoiman mitoitusarvo
z    on koko poikkileikkauksen sisäinen momenttivarsi
bi    on rajapinnan leveys (ks. kuva 48)

Kuva 48. Rajapinnan leveys b

vRdi     on rajapinnan leikkauskestävyyden mitoitusarvo. Se lasketaan kaavasta

missä

fctd     on vetolujuuden mitoitusarvo
σn     on rajapintaan kohdistuva, sen leikkausvoiman kanssa samanaikaisesta ulkoisesta normaalivoimasta aiheutuva pienin mahdollinen normaalijännitys, puristus positiivisena ja σn < 0,6 fcd sekä veto negatiivisena. Kun σn on vetoa, tulolle c fctd käytetään arvoa 0.
ρ    on As/Ai
As    on rajapinnan läpi kulkevan raudoituksen poikkileikkausala, joka on riittävästi ankkuroitu rajapinnan kummallekin puolelle
Ai    on rajapinnan pinta-ala
α    määritellään kuvassa 49, ja se rajoitetaan välille 45° ≤ α ≤ 90°
ν    on lujuuden pienennyskerroi ν=0,6[1-f_ck/250]n        (fck [MPa])

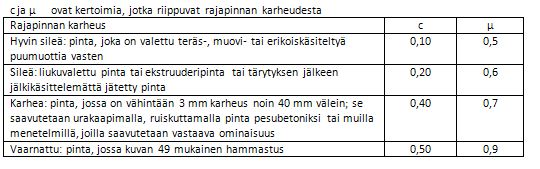

Jos pystysauma voi halkeilla merkittävästi, kertoimen c arvo on 0 sileissä ja karheissa saumoissa ja
0,5 vaarnatuissa saumoissa.

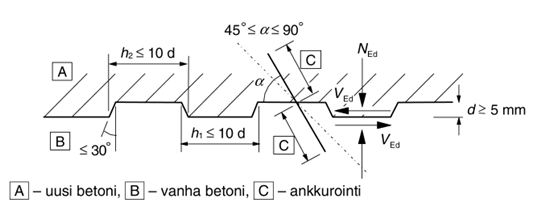

Kuva 49. Betonivaarnasauman kapasiteetin laskennassa käytettävien kaavojen merkinnät

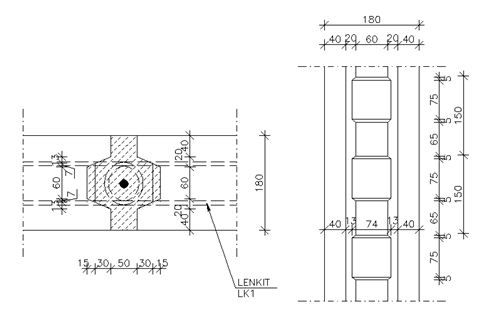

Kuva 50. Kantavien ja jäykistävien väliseinien liitos (betonivaarna + lenkit)

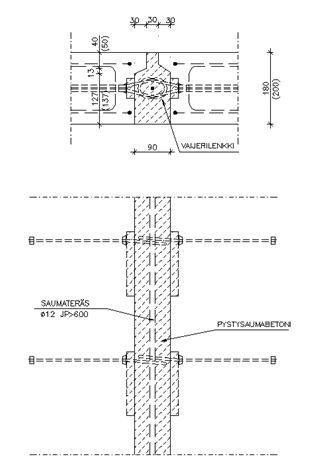

Kuva 51. Jäykistävät seinät, betonivaarnasaumat, vaijerilenkki

Kuva 52. Kantavien väliseinien liitos (betonivaarna)
