TT-laatat

Käyrät on laskettu käyttäen seuraavia materiaalitietoja ja oletusarvoja:

• Betonilujuus   C40
• Jännepunokset   St1640/1860
• Rasitusluokka   XC1 (XC3)
• Suunnittelukäyttöikä 50v

Mitoituskäyrissä on esitetty TT-laattojen kantokyky sallittuna hyötykuormana ilman kuormien osavarmuuskertoimia ja ilman laatan omaa painoa. Pysyvän kuorman osuus käytettävästä hyötykuormasta on 30%. Esitetyt käyrästöt on laskettu nimellislevyisille eli kolme metriä leveille laatoille. Laatan kantokykyä on rajatuilla alueilla mahdollista kasvattaa kaventamalla laattaa. TT-laattojen kannen kestävyys niin pistekuormalle kuin isoille tasaisille kuormille on selvitettävä erikseen. Esimerkiksi tasainen kuormitus 20kN/m2 edellyttää liittorakenteista pintavalua. Käyrästöt ovat ohjeellisia, eikä niissä ole otettu huomioon erikoistapauksia.

Raskailla TT-laatoilla käyrät on katkaistu kohtaan, jossa laatan omapaino on 40 tonnia. Tätä raskaampia laattoja ei pystytä käsittelemään.

TT-laattojen mitoitus on tehty seuraavien Euronormien mukaisesti

• SFS-EN 1992-1-1  Betonirakenteiden suunnittelu
• SFS-EN 1992-1-2 Betonirakenteiden palomitoitus
• SFS-EN 13369 Betonivalmisosien yleiset säännöt
• SFS-EN 13224+A1 Betonivalmisosat, ripalaattaelementit

TT-laattojen kuormitukset ja kuormien yhdistelyt on tehty SFS-EN 1990 Rakenteiden suunnitteluperusteet mukaisesti. Käyrästöt on laadittu seuraamusluokan CC2 mukaisesti, jolloin kuormakertoimelle KFI on käytetty arvoa KFI=1.0

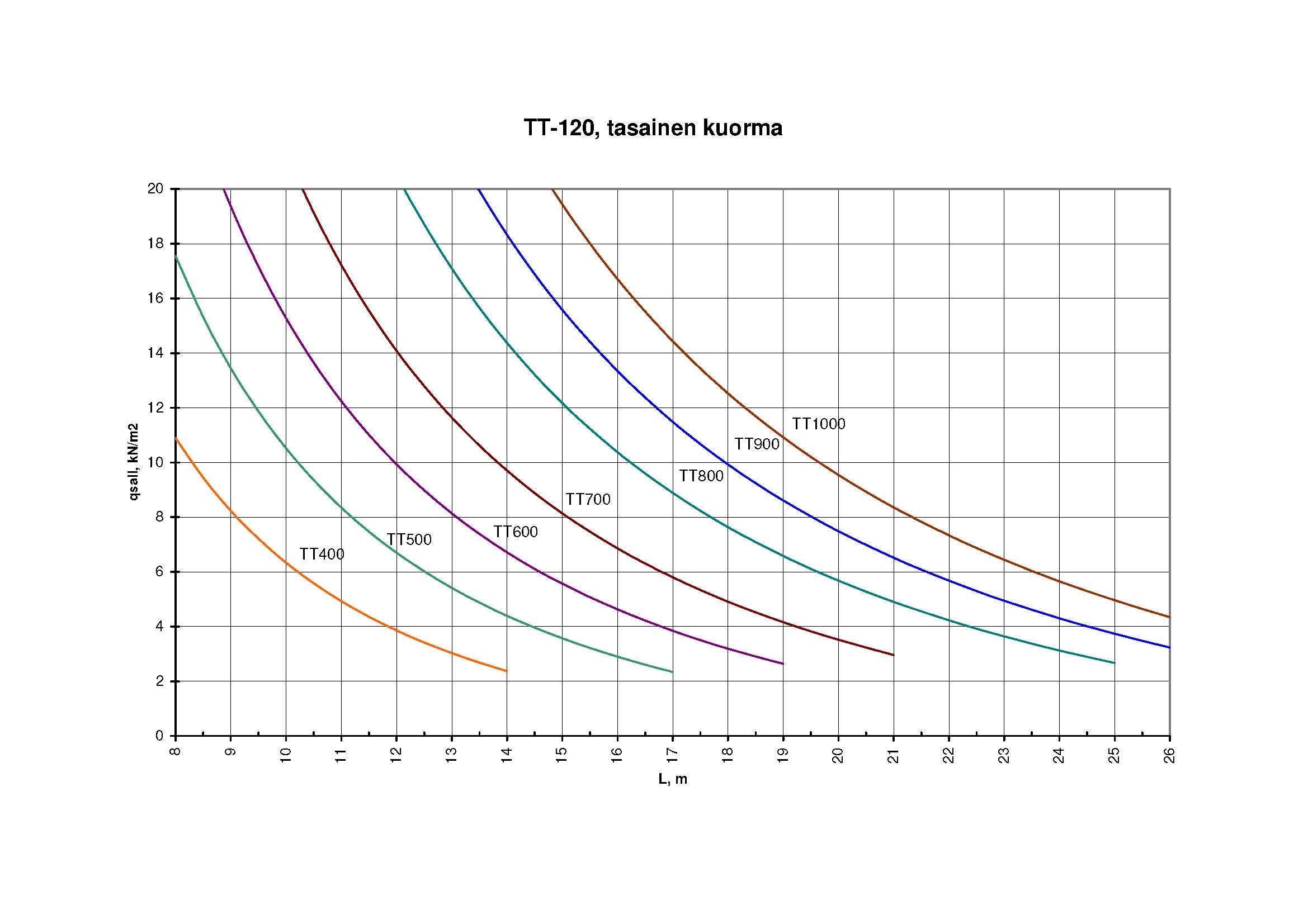

TT-120, tasainen kuorma

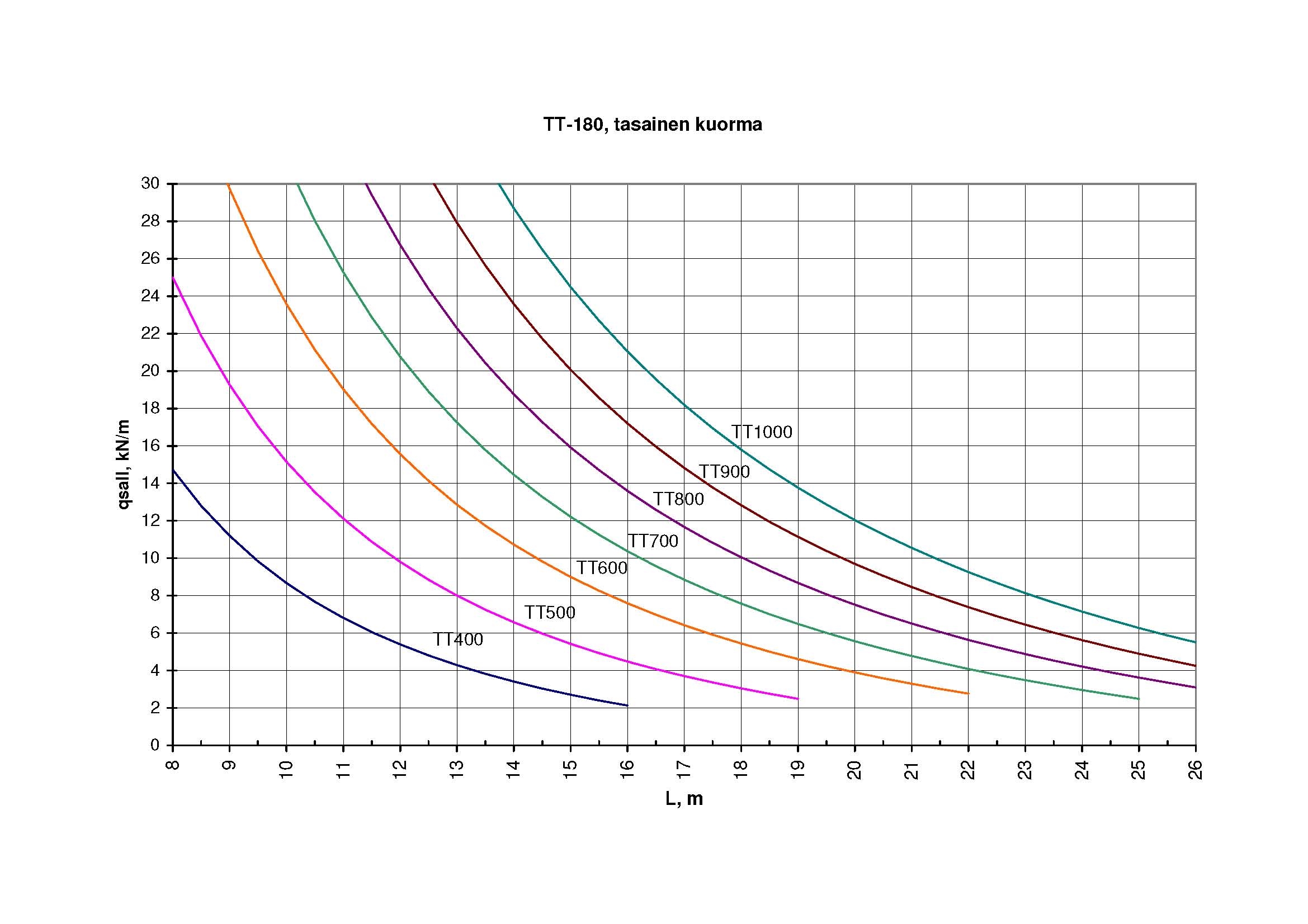

TT-180, tasainen kuorma

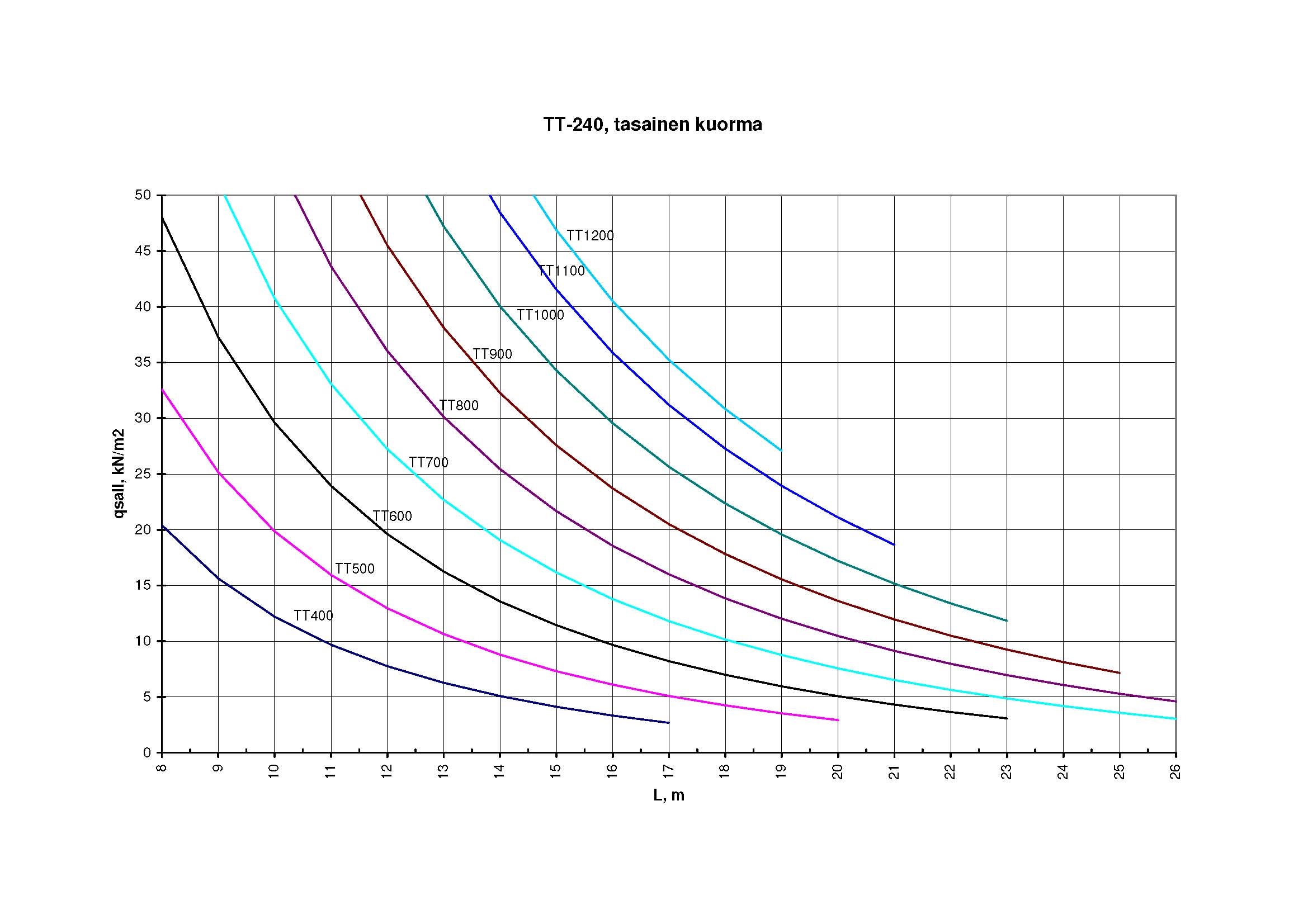

TT-240, tasainen kuorma
