TT- laatat

TT-laatat ovat esijännitettyjä teräsbetonielementtejä, joilla päästään pitkiin jänneväleihin. Laatat valmistetaan 50-100m pitkien jännitysalustojen päällä. Tavallisesti laattojen valmistukseen käytetään C40 lujuuden omaavaa betonia. Palonkestoaika vaihtelee käytettävän laattatyypin mukaan R30-R180.

TT-laattoja käytetään kohteissa, joissa vaaditaan runsaasti vapaata tilaa sisätiloissa. Yleisimmin TT-laattoja käytetään teollisuus ja varastorakennusten yläpohjissa. Muita käyttökohteita ovat suurten myymälärakennusten sekä paikoitustalojen ala-, väli- ja yläpohjat. Vesikaton kallistukset aikaansaadaan käyttämällä tasakorkeita TT-laattoja HI-palkkien kanssa tai käyttämällä harja TT-laattoja jännitettyjen I-palkkien kanssa (harvemmin käytetty rakenne).

TT-laattoja valmistetaan erityyppisiä ja elementtien mitat vaihtuvat valmistajakohtaisesti. Tässä ohjeessa on pyritty esittämään vakiotyypit ja niiden mittasuositukset. Vakiotyyppejä käyttämällä saavutetaan taloudellinen ratkaisu. Vakiomitoituksesta poikkeavia laattakokoja voidaan käyttää jos se on tarpeellista esimerkiksi palonkestoajan perusteella. Tällöin kannattaa tarkistaa saatavuus valmistajilta. Ennen lopullista laattojen valintaa, kannattaa tarkistaa myös valmistajien ohjeet.

Rakenteelliseen suunnitteluun kuuluu elementtityyppien valinta ja niiden liitosten sekä yksityiskohtien suunnittelu. Elementtisuunnitelmissa esitetään elementtikaaviot ja elementtikohtaiset mittapiirustukset. Lopullisen raudoitussuunnittelun tekee valmistajan tuoteosasuunnittelija.

Suunnittelussa huomioitavia asioita:

  • Poikkileikkauksen alustava valinta suoritetaan kantokyvyn ja palonkestoajan perusteella.
  • Jännevoiman resultantti sijaitsee uuman alaosassa. Tämä aiheuttaa pitkän jännevälin omaavissa tai suurilla hyötykuormilla kuormitetuissa laatoissa alkukäyristymää 50-100mm. Alkukäyristymää esiintyy silloin kun laattoja kuormittaa vain jännevoima.
  • Alkukäyristymän suuruuteen vaikuttaa merkittävästi laatan ikä. Tämän takia vierekkäin tulevien laattojen tulisi olla saman ikäisiä ja samasta valmistuserästä.
  • Laattatyypin alustavassa valinnassa kannattaa valita minimiprofiilia korkeampi profiili. Tämä on yleensä taloudellisempaa, koska jänneteräsmäärä jää pienemmäksi ja alkukäyristymä pienenee.
  • Alkukäyristymä tulee huomioida rakenteiden liittymiä ja pintarakenteiden tilavarauksia suunniteltaessa.
  • Kohteessa pyritään käyttämään mahdollisimman paljon samaa laattatyyppiä, koska muottikaluston vaihto valmistuksessa on hidasta ja se lisää kustannuksia.
  • Kavennettavat laatat sijoitetaan laataston reunoille. Taloudellisinta on jos laatasto pystytään valmistamaan vain yhden laatan yhtä reunaa kaventamalla.
  • Laattojen saumoissa käytetään 10 millimetrin saumaa.
  • Laatan kannen palo-osastointia ja kantavuutta voidaan parantaa liittovaikutuksella pintabetonin kanssa. Tällöin tulee huomioida, että laatan keskialueella, jossa alkukäyristymä on suurin, pintabetonin paksuus pitää olla vähintään 50mm.
  • Ala- ja välipohjissa käytettävä pintavalu tulee mitoittaa ja raudoittaa siten, että laatasto toimii yhtenä levynä, ja että se pystyy siirtämään hyötykuorman aiheuttamat rasitukset laattojen rivoille.
  • Pintalaatan raudoituksessa tulee raudoittaa erityisen huolellisesti laattojen pitkittäissaumojen kohdat, jotta halkeilu ei muodostu hallitsemattomaksi
  • Kalteville tuille suunniteltaessa, tulee huomioida laataston ero valmistus- ja projektioleveydessä.



TT-laattojen ominaisuudet ja vakiopoikkileikkausten mittasuositukset

Tavallisia tasakorkeita TT-laattoja käytetään ala-, väli-, ja yläpohjissa. Niitä voidaan käyttää myös seinärakenteena. TT-laattoja voidaan käyttää kuivissa sisätiloissa, rasitusluokassa XC1 ja ulkona sateelta suojattuna, rasitusluokassa XC3. TT-laatat voidaan suunnitella paloluokkaan R30-R120. Vakiomitoituksesta poikkeavalla ripaleveydellä (300mm) myös luokkaan R180. Laattojen alustavassa valinnassa ripaleveys valitaan vaadittavan palonkestoajan mukaan (Taulukko 7.4). TT-laattojen maksimijänneväli on n. 25m.

Ohjeellinen ripaleveyden valinta palonkestoajan mukaan

PALONKESTOAIKA

RIPALEVEYS [mm]

R60

120

R90

180

R120

240 (1

(1 Yläpohjissa, joissa kuormituksena vain lumikuorma riittää ripaleveys 180mm.

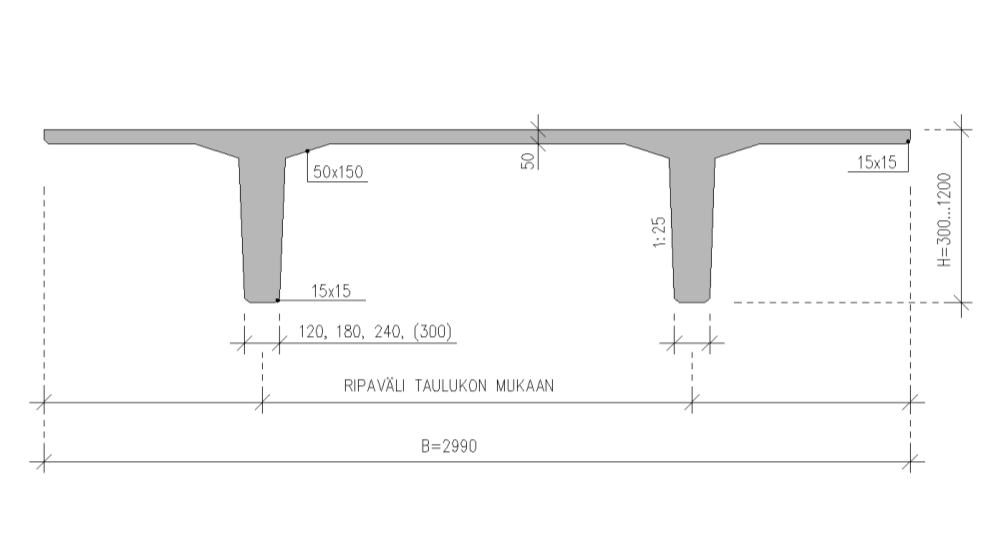

Kuvassa 7.11 on esitetty TT-laatan vakiopoikkileikkausten mittasuositus. TT-laattojen vakioleveys on 2990mm (nimellisleveys 3000mm) ja korkeus 300-1200mm. Korkeus kasvaa 100mm:n välein. Laataston korkeus ja ripaleveys valitaan palonkestoajan sekä kuormitusten perusteella. Rivan vakioleveydet ovat 120, 180 tai 240mm. Ripojen väli muuttuu korkeuden ja ripaleveyden mukaan. Taulukossa 7.5 on esitetty TT-laattojen painot ja ripajako. Ripaväli ja mitoitus saattaa poiketa hiukan valmistajasta riippuen.

Kuva  7.11

Taulukko 7.5 TT-laattojen painot ja ripajako. Suositeltavimmat ripaleveydet ja laattakorkeudet on esitetty tummennettuina.

Korkeus
H [mm]

Rivan leveys 120mm

Rivan leveys 180mm

Rivan leveys 240mm

Ripaväli
[mm]

Paino
[kg/m²]

Ripaväli
[mm]

Paino
[kg/m²]

Ripaväli
[mm]

Paino
[kg/m²]

300

1460

195

1520

225

1580

240

400

1468

220

1528

250

1588

285

500

1476

240

1536

285

1596

330

600

1484

270

1544

325

1604

375

700

1492

295

1552

360

1612

425

800

1500

325

1560

400

1620

475

900

1508

355

1568

440

1628

525

1000

1516

390

1576

480

1636

580

1100

1524

420

1584

525

1644

630

1200

1532

455

1592

570

1652

685

TT-laattoja voidaan valmistaa vakiopoikkileikkauksista poikkevia. Esimerkiksi ylälaatan leveyttä voidaan levittää tai kaventaa. Kaventaminen tehdään rei’itysohjeen mukaan.

Eri valmistajilla on tuotevalikoimassaan TT-laattojen perustyypeistä poikkeavia poikkileikkauksia, joiden ominaisuuksia on paranneltu siten, että ne soveltuvat mahdollisimman hyvin käyttökohteeseensa. Tässä on esitelty niistä muutamia:

TEK-laatta

TEK-laattaa käytetään yleisimmin vesikatoissa, mutta se soveltuu myös esimerkiksi toimistotalojen välipohjiin. TEK laatat ovat kevennettyjä ja niiden kantavuus on massaan nähden tehokkaampi kuin tavallisilla TT-laatoilla. Laatan valmistukseen käytetään C40 lujuuden omaavaa betonia. TEK-laattoja voidaan käyttää kuivien sisätilojen lisäksi ulkona sateelta suojattuna, rasitusluokassa XC3. TEK-laatat voidaan suunnitella paloluokkaan R30-R60. TEK-laattojen maksimijänneväli on n. 24m.

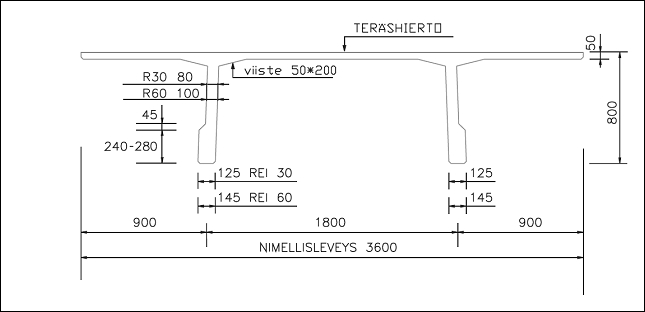

TEK-laattaa valmistetaan kahta eri perustyyppiä, joissa rivan leveys vaihtelee palonkestoajan mukaan (Kuva 7.12). TEK-laatan vakioleveys on 3590mm (nimellisleveys 3600mm) ja vakiokorkeus 800mm. Rivan leveys on 125mm kun palonkestovaatimus on R30, tai 145mm kun palonkestovaatimus on R60. Ripaväli on 1800mm ja rivat ovat muotoiltuja. Ylälaattaa voidaan kaventaa reunoista. Minimileveys kavennettuna on 2200mm. Laatan paino on 240kg/m² paloluokassa R30 ja 260kg/m² paloluokassa R60.

Kuva 7.12

STT-laatta

SuperTT-laattaa käytetään yleisimmin rakennusten yläpohjissa. Se on kevennetty ja kantokyvyltään tehokkaampi kuin tavalliset TT-laatat. Laattojen maksimijänneväli on n. 25m.

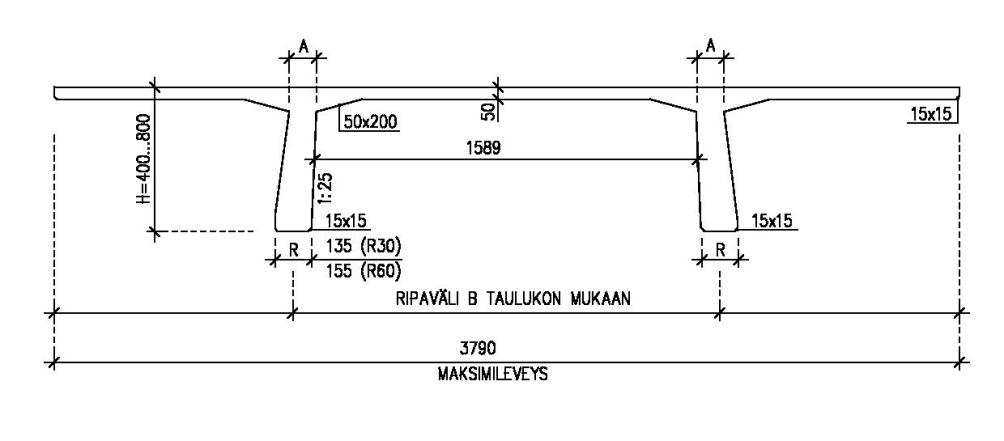

SuperTT-laatan poikkileikkausmitat ja painot eri paloluokissa on esitetty kuvassa 7.13 sekä taulukoissa 7.6 ja 7.7. STT – laattaa valmistetaan kahdella eri ripaleveydellä palonkestoajan mukaan. Rivan leveys on 135mm kun palonkestovaatimus on R30 ja 155mm kun palonkestovaatimus on R60. STT-laattojen maksimileveys on 3790mm (nimellisleveys 3800mm) ja vakiokorkeudet ovat 400-800mm. Vakiokorkeudet vaihtelevat 100mm:n välein.

Kuva 7.13

Taulukko 7.6 STT-laattojen poikkileikkausmitat ja painot (R30)

STT tyyppi Palonkesto Korkeus H [mm] Ripaleveys R [mm] Ripaväli B [mm] Ripaleveys yläosassa A [mm] Paino [kg/m²]
400 R30 400 135 1749 110 194
500 R30 500 135 1757 102 207
600 R30 600 135 1765 95 220
700 R30 700 135 1773 87 232
800 R30 800 135 1781 80 243

Taulukko 7.7 STT-laattojen poikkileikkausmitat ja painot (R60)

STT tyyppi Palonkesto Korkeus H [mm] Ripaleveys R [mm] Ripaväli B [mm] Ripaleveys yläosassa A [mm] Paino [kg/m²]
400 R60 400 155 1769 130 203
500 R60 500 155 1777 122 219
600 R60 600 155 1785 115 235
700 R60 700 155 1793 107 249
800 R60 800 155 1801 100 263

TT-laattojen rei´itysohjeet

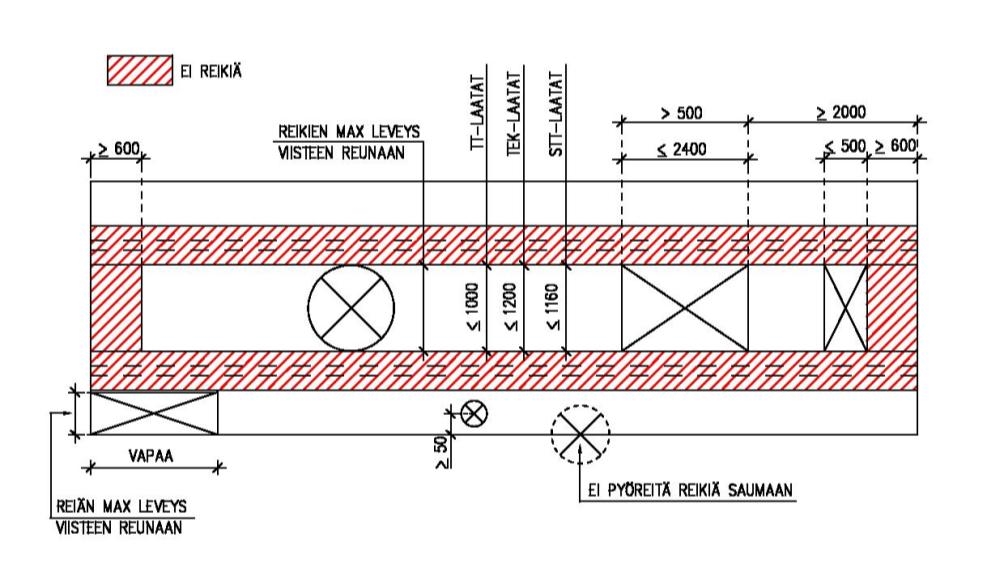

TT-laattojen kannen laattaosaan voidaan sijoittaa reikiä melko vapaasti (Kuva 7.14). Reikien tulee sijaita laattaosan ripaviisteen ulkopuolella. Suositeltavinta on toteuttaa reiät suorakaiteen muotoisina. Reikien vakiokoot ovat 600x600, 1000x1000 ja 1000x2400mm². Ripojen välissä reiän maksimipituus voi olla 2400mm. Pyöreiden reikien vakiokoot ovat halkaisijaltaan 50, 150, 250, 350, 500, 700 ja 900mm. Reikien sijoittamista laattaelementin reunaan tulisi välttää, koska viereisen elementin ja rei’tetyn laatan reunassa saattaa esiintyä porrastusta valmistus- ja rakennustoleransseista johtuen. Suositeltavinta on sijoittaa reiät, kuten kattoikkunat laattojen ripojen väliin.

Laatan pään ja reiän väliin tulee jäädä ehjää osaa vähintään 600mm kun reiän pituus on alle 500mm ja vähintään 2000mm ehjää osaa kun reiän pituus on suurempi kuin 500mm. Laattaosan reikien yhteenlaskettu pituus saa ripojen välissä olla korkeintaan kolmasosa laatan pituudesta. Pienet reiät, joiden halkaisija on alle 300mm, suositellaan tehtäväksi työmaalla.

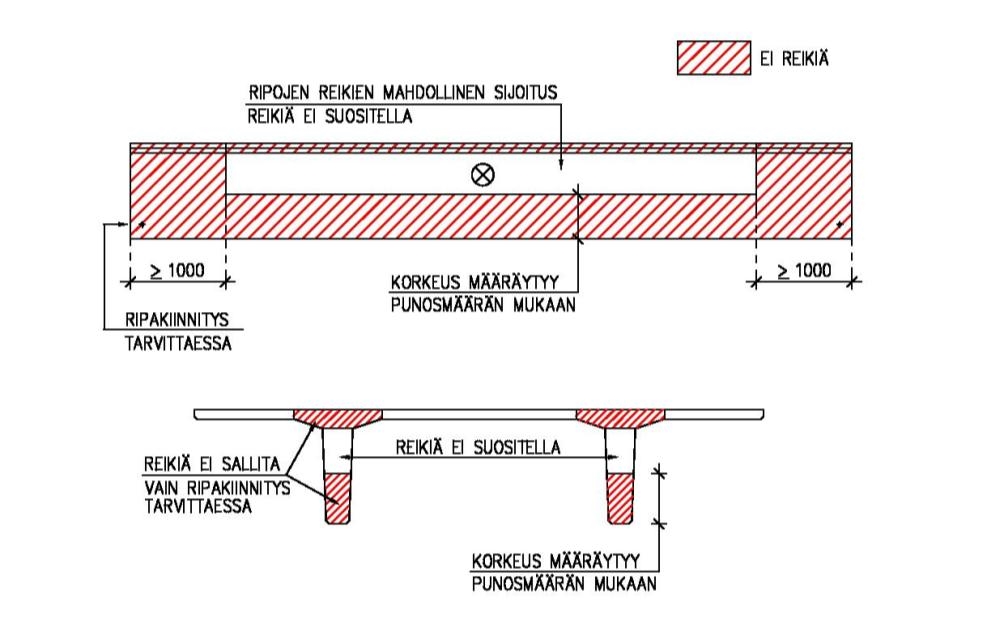

TT-laattojen ripoihin tehtäviä reikiä tulisi välttää. Ne ovat työteknisesti vaikeita ja kalliita toteuttaa. Rivan päähän, metrin matkalle ei tulisi sijoittaa mitään reikiä lukuun ottamatta ripakiinnitysreikää. Jos ripoihin tarvitaan tehdä reikiä, tulee niiden sijaita punosten yläpuolella ja olla muodoltaan pyöreitä (Kuva 7.15).


Kuva 7.15
Kuva 7.14
