Betonipalkkien rei'itysohjeet

Palkkeihin tulevia rei’ityksiä ei voida täysin välttää, koska ilmanvaihtokanavat ym. talotekniikka tarvitsee läpivientejä. Ohjaamalla suunnittelua reikien määrän ja sijoittelun osalta, voidaan vaikuttaa hyvin paljon palkkien kantavuuteen sekä taloudellisuuteen ja tätä kautta kokonaiskustannuksiin. Reikien muodon ja sijoituksen valinnassa noudatetaan seuraavia ohjeita (Kuva 5.8 ja kuva 5.9):

  • Ensisijaisesti käytetään pyöreitä reikiä, joiden halkaisija on 50, 100, 150, 200, 300mm jne.
  • Pituudeltaan suorakaiteen muotoisia reikiä käytetään poikkeustapauksissa. Reikien reunat pyöristetään mikäli mahdollista.
  • Reikien suositeltavin sijoituspaikka on palkin jännevälin keskimmäisessä kolmanneksessa, uuman vetovyöhykkeessä.
  • Reiän suositeltava etäisyys palkin yläreunasta on vähintään 0,3xH (palkin korkeus) ja 200mm.
  • Reiän suositeltava etäisyys palkin alareunasta on vähintään 150mm.
  • Peräkkäisten reikien välisen ehjän kannaksen suositeltava pituus on vähintään reiän halkaisijan suuruinen ja vähintään 150mm.
  • Lovettujen palkkien pään aluetta ei saa rei’ittää vähintään yhden metrin matkalta.
  • Kaikkien reikien vaikutus rakenteen kantavuuteen on aina tarkistettava.

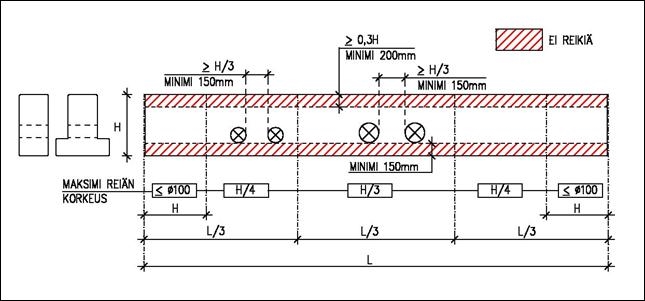

Kuva 5.8 Suorakaide- ja leukapalkkien reikien sijoitus

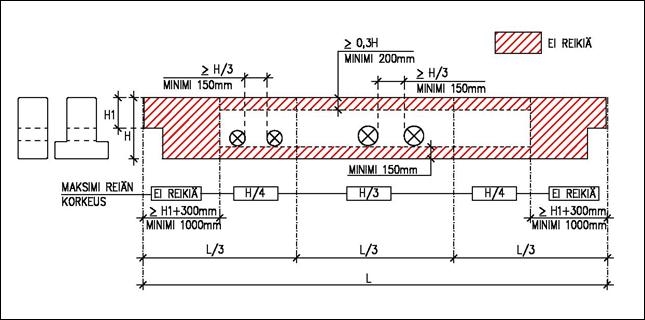

Kuva 5.9 Päästä lovettujen suorakaide- ja leukapalkkien reikien sijoitus
